10HL четыре судна автоматическая система Brewhouse
| ||||||
Система обработки зерна
| ||||||
Солод мельницей
|
500 кг/ч
|
1 комплект
|
2 роликов, SS материал
Взрывозащищенный электродвигатель, IE3 Торговая марка "АББ" или другие | |||

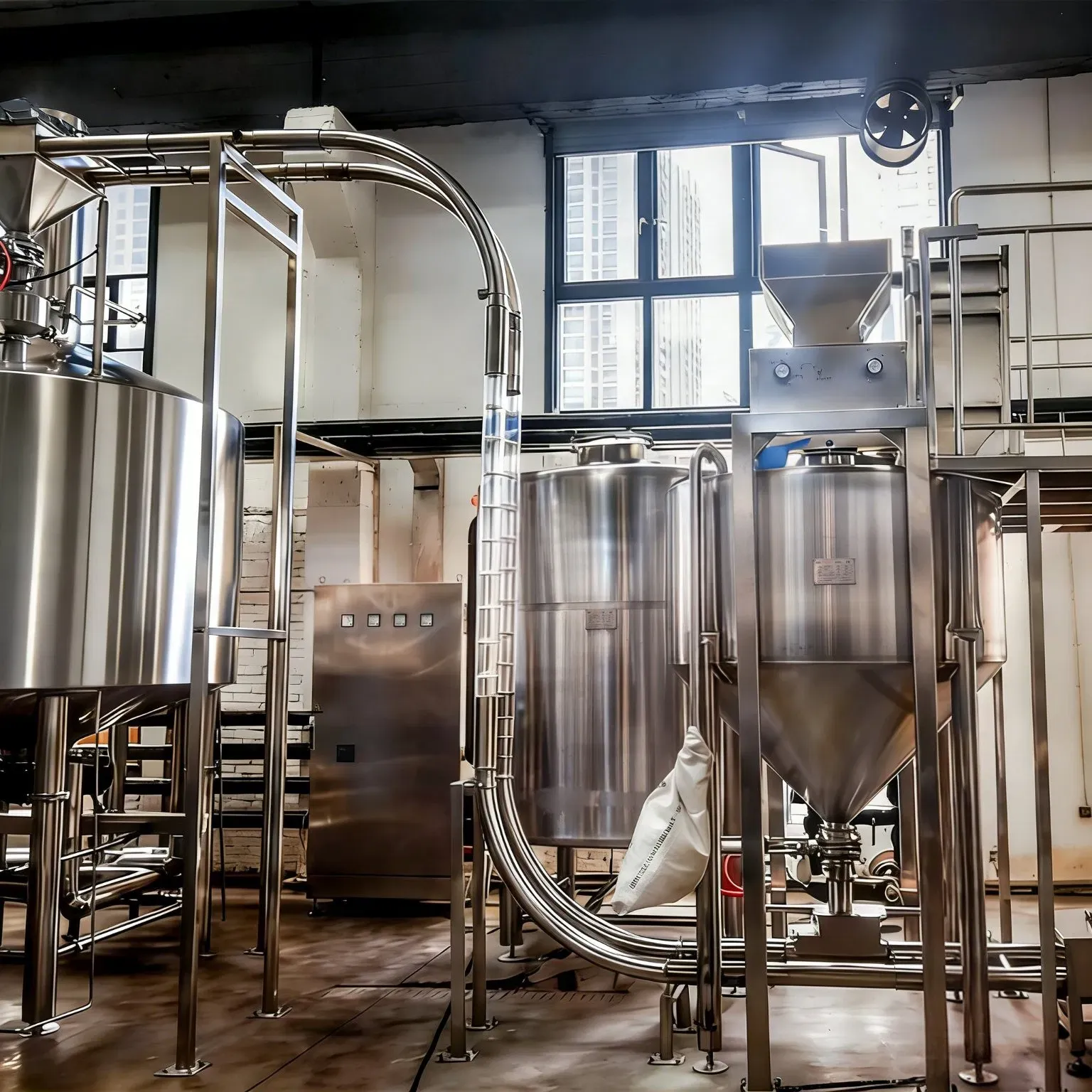

Солод цепного транспортера
|
1000-1500кг/ч
|
1 комплект
|
Цепь типа диска, закрыты для предотвращения дальнейшего распространения фрезерованной солода переломов в ходе transpor к горе
Во время движения двигатель с помощью регулятора скорости Видимые стекла в течение солода транспорта | |||
Льют воду загрузочного бункера
|
0,7-1.0м
|
1 пк
|
Автоматизация: автоматический
Предназначен для средних Платон, 12-14P Гибкая тяжести в диапазоне 10-18P Базовая конфигурация:MT+LT+KT+WT, дополнительные предварительный запуск бак при необходимости Концепция: установка соединения на массу или на минипогрузчика с бортовым поворотом | |||

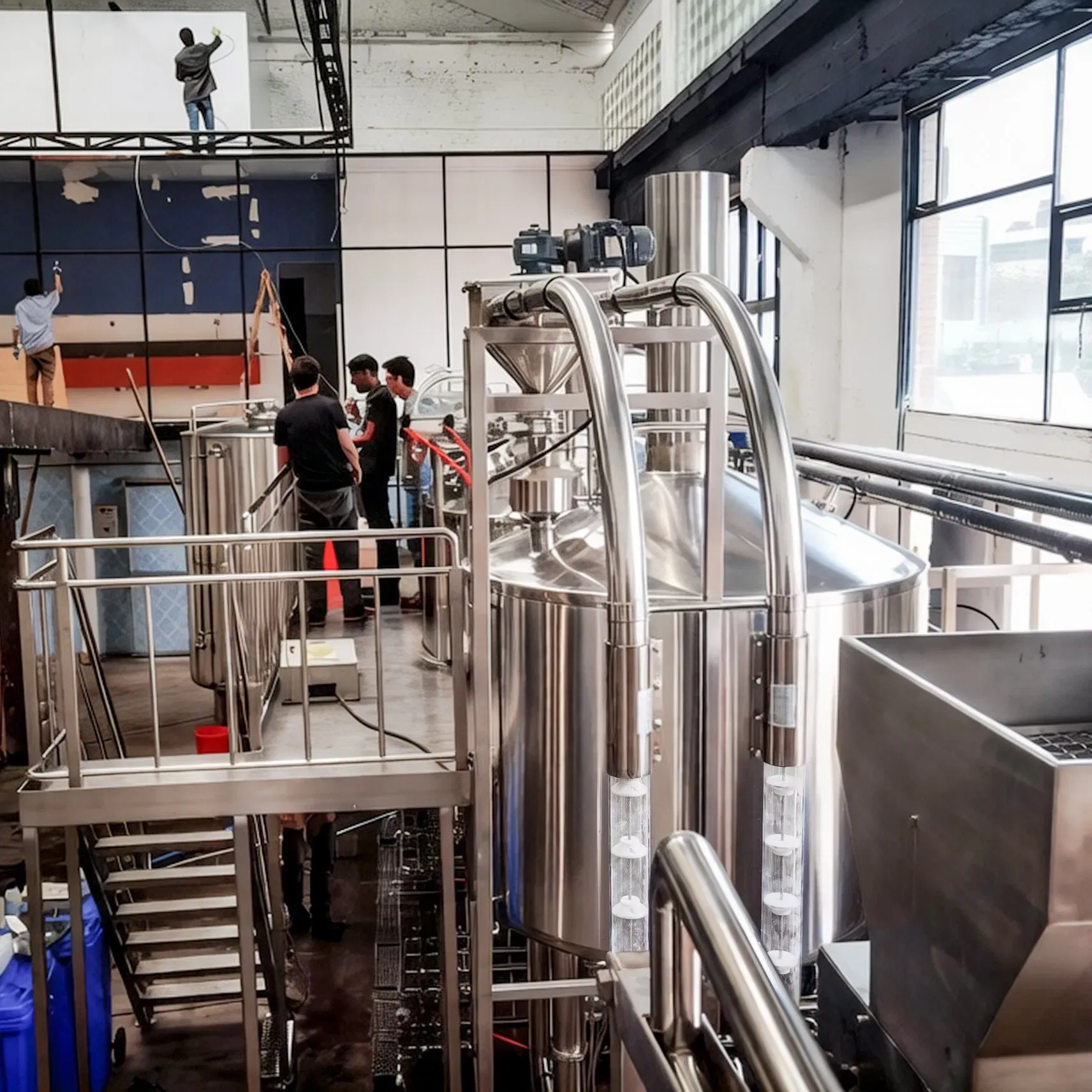

Brewhouse
| ||||||
В посещения публики
|
Автоматизация: клапаны с ручным управлением с программируемым логическим контроллером управления, дополнительно: панель управления PID .
Предназначен для средних Платон 12P Базовая конфигурация: Vesel конфигурации: MT+LT+КВТ, дополнительно:MKT+LT+КВТ Система отопления: подача пара (электрический/природный газ/СИСТЕМЫ ПИТАНИЯ СЖИЖЕННЫМ ГАЗОМ НА БАЗЕ) | |||||
Льют воду hrdrator
|
DN100
|
1 комплект
|
Для зерна&заслонки смешения воздушных потоков воды в то время как машины в
Видимые стекла Функция очистки CIP Автоматическая теплой воды и заслонки смешения воздушных потоков воды количество питания | |||
Пюре Тун
|
10HL
|
1 пк
|
В нижней части перемешайте помогает снизить скручивание сил
Тип ракетки помогает лучше смешивания жидкости заслонки смешения воздушных потоков Блок управления двигателя и перемешайте с VFD контроля С помощью промывочного бака выполняется после пустой сосуд Цилиндр&нижней части паровой куртка, отдельно для возможных мелкосерийном приготовления кофе Паровой трубки катушки&филиал впускной даже для подачи пара | |||
Lauter Тун
|
10HL
|
1 пк
|
Конические верхней части
Перемешайте blade для повышения эффективности извлечения сусла Регулируемый перемешайте нож Зерно для автоматического лопаток зерно и на снятие зерна Съемный фильтр пластина с 12 % фильтрации область Специальные насадки опрыскивания Разумные сусло коллекция катушки и розетки для извлечения Плавного смешивания жидкости передачи | |||
Чайник
|
10HL
|
1 пк
|
Цилиндр&нижней части паровой куртка, отдельный пульт управления
Окончательного испарения: 8-10% При отсутствии конденсата/Блок рекуперации тепловой энергии, с катушкой труба для подогрева воды (Температура воды на выходе: 80-85℃) Надеемся контейнер для дозирования установлены на верхней части бака. | |||
Джакузи топливного бака
|
10HL
|
1 пк
|
Плоский низ с 1 градус склона для простой слив
2*ясно сусло розетки на нижней части цилиндра для максимальной суммы сусло сбора данных (2 ПК в нижней части цилиндра, один в нижней части пластины) | |||
Теплообменник
|
20HL/Ч
|
1 комплект
|
Двойной этапе с расширительного устройства
20HL/H для охлаждения сусла в ТОЛЬКО трактора 30-40мин Система охлаждения сусла через холодной водой/гликоль На холодном двигателе температура воды: 3 градуса, гликоль temp: -5 градусов. Дополнительно: одноступенчатый теплообменник одновременно с холодной водой конфигурация бака. | |||
Трубчатый теплообменник
(Опционально) |
/
|
1 комплект
|
Трубчатый теплообменник настроен, установить с процесс кипячения в джакузи, для охлаждения сусла с 99-100℃до 80-85℃на заключительном этапе переходов добавки. С горячей водой после на 80 градусов возврат к HLT для приготовления с помощью. B15
| |||
Насосы
|
1-5М3/ч
18-24м |
4 комплектов
|
Центробежный насос
SS304L головки насоса Двигатель торговая марка: "АББ" или другие Охлаждения воды,с VFD | |||
Сусло субсидии на образование
|
/
|
1 комплект
|
Видимые стекла
С датчиками для контроля уровня и автоматического управления процессом lautering | |||
Сусло радиатора процессора
|
/
|
1 комплект
|
Образец и Платон проверку и т.д.
| |||
Клапаны
|
DN50/32
|
Ассорти
|
Пневматические клапаны, опциональный бесконтактный выключатель
Соединение: TC/DINThread/SMS и т.д. | |||
Трубопроводы
|
DN50/32
|
Ассорти
|
В целом brewhouse связи
| |||
Датчики
|
/
|
Ассорти
|
Датчик давления с судов для определения объема
Пустой датчики расхода Датчики из пеноматериала с KT для контроля подачи пара | |||
Система подачи пара
| ||||||
Парогенератор
|
150-300кг/ч
|
1 комплект
|
Электрический подогрев/ГАЗОВОЙ СИСТЕМЫ ПИТАНИЯ СЖИЖЕННЫМ ГАЗОМ
Температура пара: 170 С мягкой водой | |||
Линия подачи пара
|
/
|
Ассорти
|
Настроен для использования в целом система приготовления кофе
Для автоматического регулирования испарения и погружных подогревателей В полной мере СС стальные трубопроводы Ржавчина доказательства клапаны и фитинги Блок безопасности для каждого configureation куртки | |||
Водопроводной станции
| ||||||
Резервуар для воды с возможностью горячей замены
|
20HL/30HL
|
1 пк
|
Паровой системы отопления или другой способ отопления)
Изолированный&steamcoil jacketd, или с Для среднего размера в 2 - 3 раза размер brewhouse, увеличенной на основе ежедневного приготовления порции. Для хранения горячей воды из системы охлаждения сусла | |||
Водяной насос с возможностью горячей замены
|
5 м³/ч
|
1 комплект
|
Центробежный насос SS304L головки насоса
Двигатель торговая марка: "АББ" или другие Охлаждения воды,с VFD | |||
Холодная вода бак
|
20HL
|
1 пк
|
Изолированный, покрытые защитной оболочкой
Рубашку в цилиндре, связанных с обратной связью на основе этиленгликоля Для охлаждения сусла с горячей водой после охлаждения сусла возврат к HLT Насос с помощью автоматического регулирования давления&VFD контроля | |||
На холодном двигателе водяного насоса
|
5 м³/ч
|
1 комплект
|
Автоматического регулирования давления
Автоматическая VFD контроля Тип: многоступенчатый насос давления | |||
Система управления
| ||||||
Главная панель управления
|
1 комплект
|
Материал из нержавеющей стали
IP55 Механический переключатель Аварийная кнопка Все панели на массу PLC панель управления с пульта дистанционного управления Фитинги: Siemens, Schneuder | ||||
Пневматическая панель управления
|
1 комплект
|
Материал из нержавеющей стали
IP55 Для распределения воздушных шлангов для различных paneumatic фитинги Установлены под BH платформы или близлежащих В сочетании с главной панели управления | ||||
Монитор
|
1 комплект
|
19-20" промышленных ИЧМ
Промышленный компьютер Установка: Brewhouse платформы или в комнате управления | ||||
Программное обеспечение
|
1 комплект
|
Программное обеспечение, разработанное ZYBREW/запрограммированы как точный процесс приготовления.
Для основных средств автоматизации делопроизводства. Дополнительно: SmartBrew/Brewmaxx-Proleit | ||||
Содержание
|
Примечание
| |
3 лет для основных частей
|
Сферы применения: главным образом для судов изготовить, ZYB.
3 года гарантии после окончательной приемки". Не подтекает, царапины и т.д. Толщина материала следовать стандартным в соглашения. Оборудование дизайн и изготовление соответствует местным правилам. Бесплатное техническое обслуживание и замену основных частей судна в гарантийный период | |
2 лет для вспомогательного оборудования
|
Сферы применения: подразделения из sub подрядчиков, которая включает в себя насосов и моторов, мельница, парогенератор, охладитель и т.д.
Бесплатное техническое обслуживание и установка замены в случае любой неисправности. Технического доклада с обеих ZYB и подрядчиков. | |
2 лет электрические компоненты
|
Сферы применения: панель управления&внутренних компонентов; датчики; расходомер и т.д.
Бесплатное обслуживание&фитинг в случае замены любого из строя в течение гарантийного периода. | |
Запасные части
|
Мин для хранения запасных частей в течение 2 лет работы и для простой замены в случае необходимости
| |
Поднимите длительный срок службы
|
Когда система находится на последующий период гарантии ZYB обеспечивает долгий срок службы, как указано ниже:
- Через Интернет или на сайте технической поддержки - Регулярное техническое обслуживание в качестве конечного пользователя после принятия - Расширение поддержки в отчете, P&ID и объекта проектирования и оценки - Техническая поддержка на коммунальные услуги в сочетании с системой ZYB. | |
