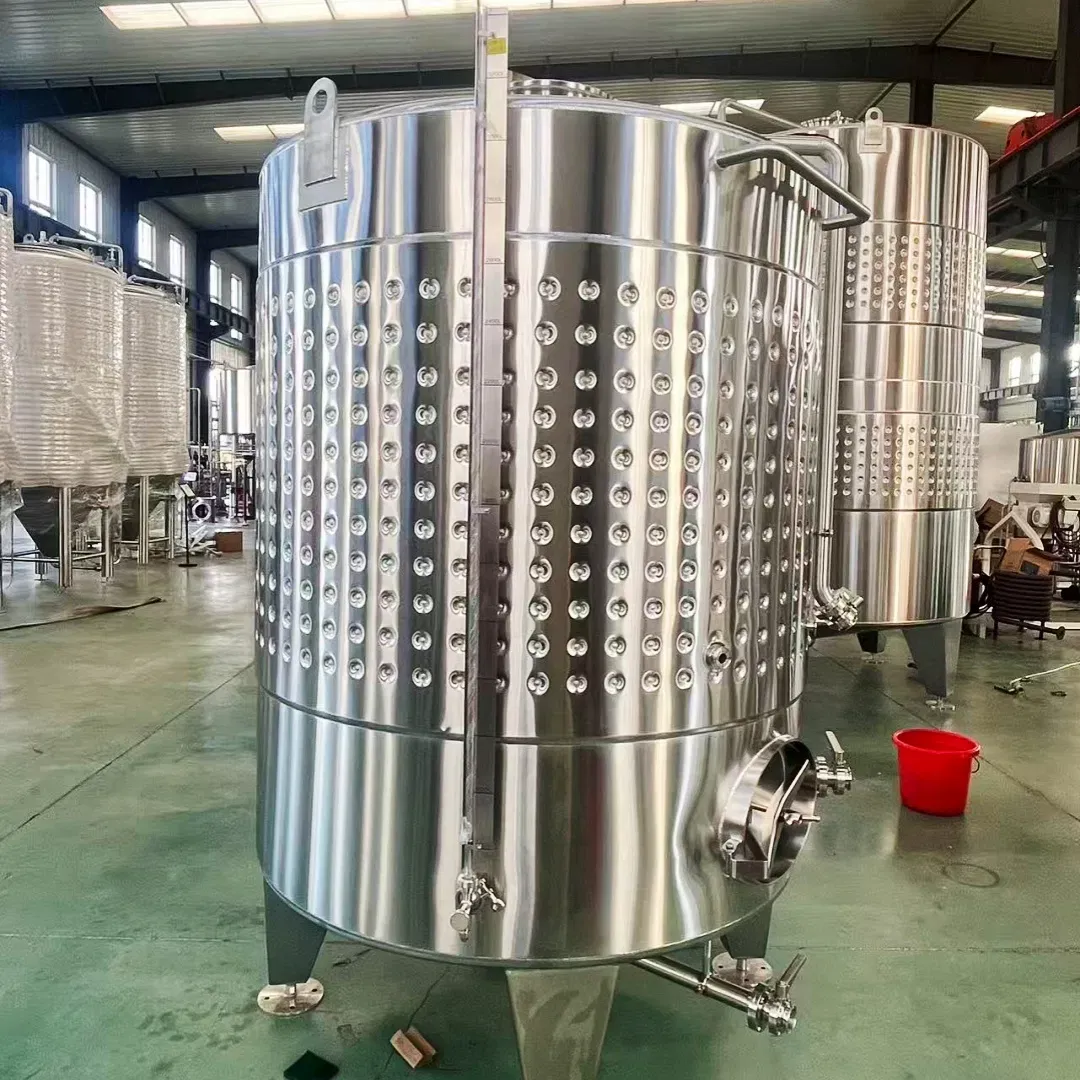

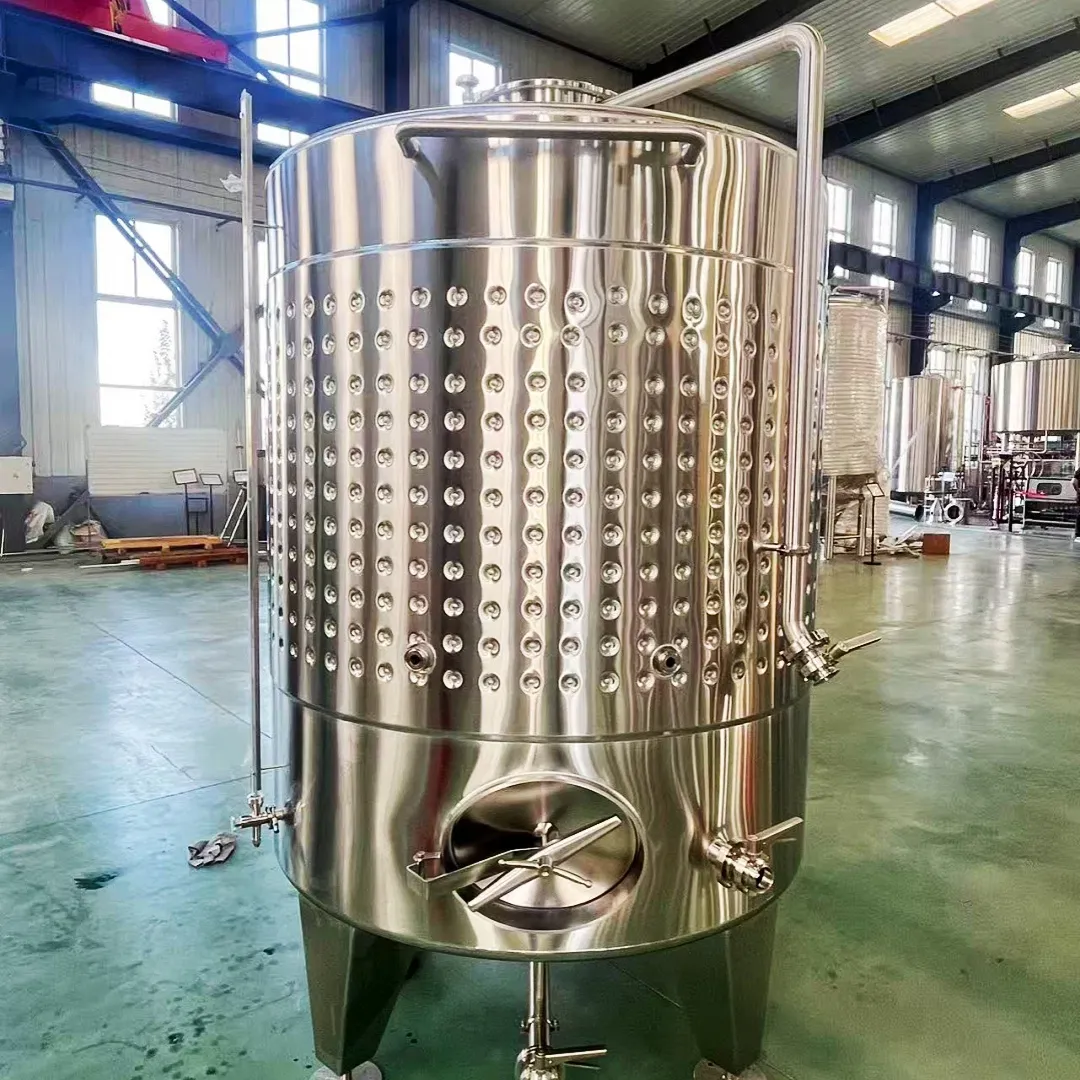

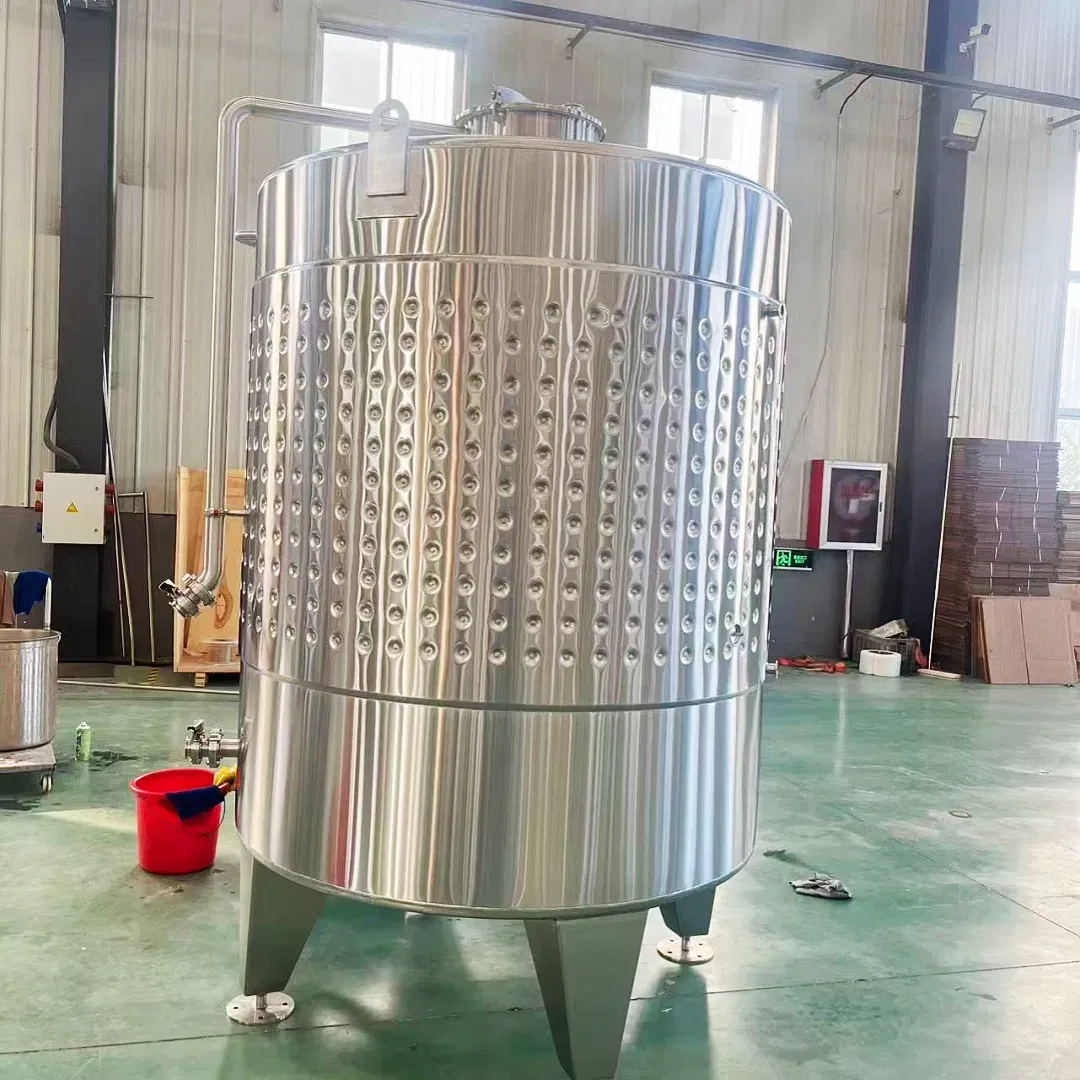

30HL Винный бак
| |||||
Тип
|
Цилиндр&Jacket
|
Фитинги
| |||
Средний
|
Вино
|
PVRV
|
DN50
|
Вениан
| |
Материалов
|
AISI304
|
Пробоотборный клапан
|
DN32
|
Вениан
| |
Эффективный объем
|
30HL
|
Кронштейн CIP
|
DN32
|
Вениан
| |
Общий объем
|
35HL
|
Датчик температуры
|
2 шт., PT100,20 см.
|
PT100
| |
Диаметр
|
1500 мм
|
Стеллаж
|
DN50, соединение соединительной винтовой передачи TC с баком
| ||
Высота
|
2545 мм
|
Люк-верх
|
Верхний люк: Фланцевое соединение DN450
| ||
Зона охлаждения
|
1.8
|
М2
|

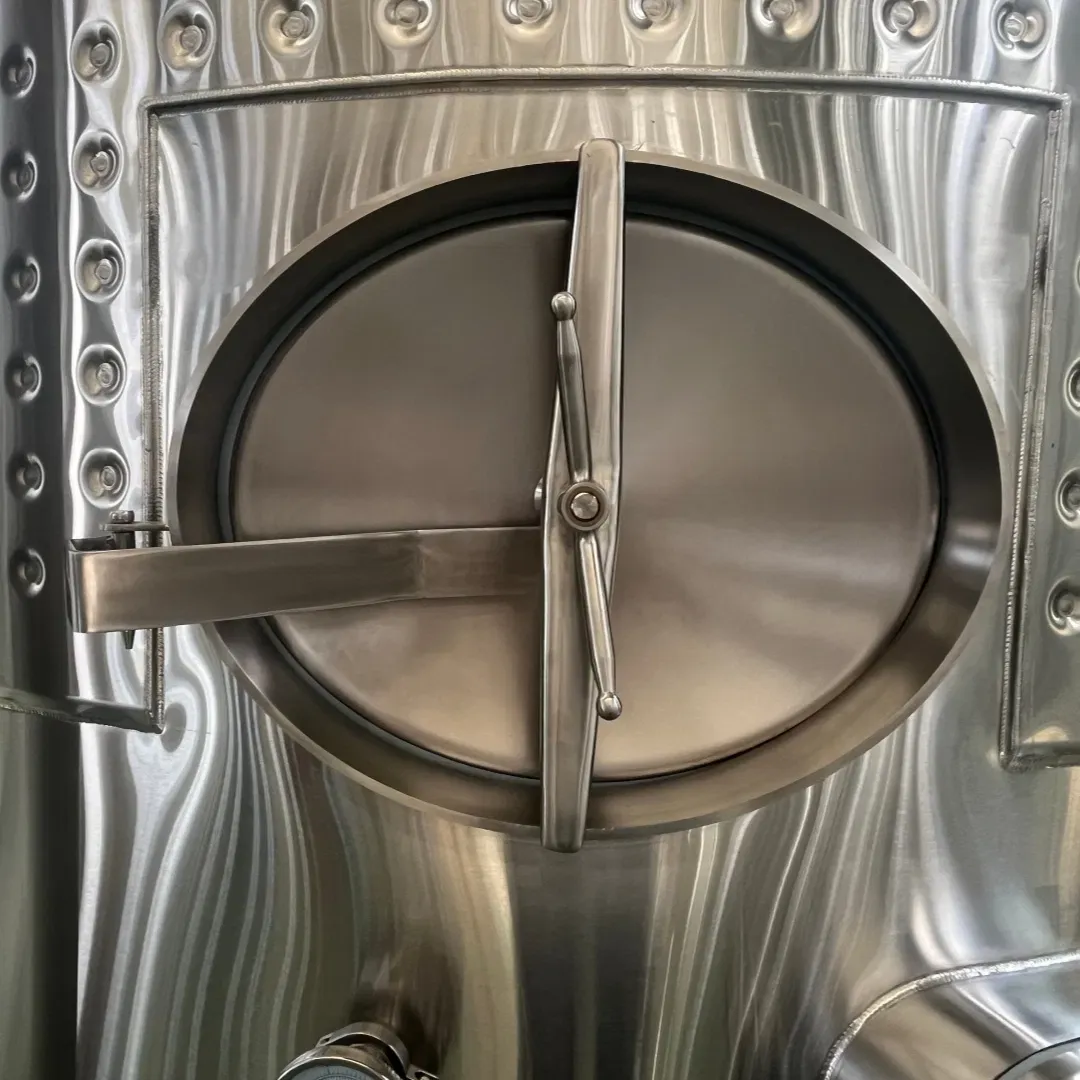

Сторона люка
|
Размер: 580*480мм
| |
Цилиндр бака
|
Держатель лестницы
|
AISI нержавеющая сталь 2 шт.
| |||
Материалов
|
AISI 304
|
Изоляция
| |||
Купольный уплотнитель
|
RA≤0.4
|
μm
|
Изоляция
|
Полиуретан
| |
Цилиндр
|
RA≤0.4
|
μm
|
Плотность
|
≥40
|
кг/м3
|
Сварное соединение
|
RA≤0.6
|
μm
|
Толщина
|
80
|
мм
|
Конусообразный низ
|
RA≤0.4
|
μm
|
Опоры
| ||
Толщина
|
3
|
мм
|
Количество
|
4
|
ПК
|
Толщина днища
|
3
|
мм
|
Материалов
|
AISI304
| |
Охлаждающая куртка
|
Диаметр
|
102
|
мм
| ||
Тип куртки
|
Куртка с углублением
|
Толщина
|
3
|
мм
| |
Количество
|
1
|
ПК
|
Регулируемая ножная пластина
|
133
|
мм
|
Оболочка цилиндра
|
1
|
ПК
|
Толщина
|
5
|
мм
|
Рабочее давление
|
2
|
бар
|
Длина винта
|
100-150
|
мм
|
Проверьте давление
|
3
|
бар
| |||









Содержание
|
Замечание
| |
3 года для основных деталей
|
Объем: Главным образом для судов, изготовленных ZYB.
3 лет гарантии с момента окончательного принятия на месте. Отсутствие утечек, царапин и т.д. Толщина материала соответствует стандарту в соглашениях. Проектирование и изготовление оборудования соответствует местным нормам. Бесплатное обслуживание/замена основных компонентов судна в течение гарантийного срока | |
2 года на вспомогательное оборудование
|
Объем: Вспомогательное устройство от субподрядчиков, которое включает насосы, двигатели, мельницу, парогенератор, охладитель и т.д.
Бесплатная замена и обслуживание фитингов в случае неисправности. Технический доклад как от ЗЯБ, так и от субподрядчиков. | |
2 года Электрические компоненты
|
Область применения: Панель управления и компоненты внутри; датчики; расходомер и т.д.
Бесплатная замена и обслуживание в случае неисправности в течение гарантийного срока. | |
Запасные части
|
Минимальный срок хранения запасных частей для 2-летнего запроса на эксплуатацию и возможность простой замены при необходимости
| |
Подъем, длительный срок службы
|
Если система выходит за рамки гарантии, ZYB предлагает обслуживание на длительный срок, как указано ниже:
- Интерактивная/техническая поддержка на месте -регулярное техническое обслуживание в качестве запроса конечного пользователя после принятия -Поддержка расширения по компоновке, P&ID и проектированию/оценке объектов - Техническая поддержка утилит в сочетании с системой ZYB. | |
