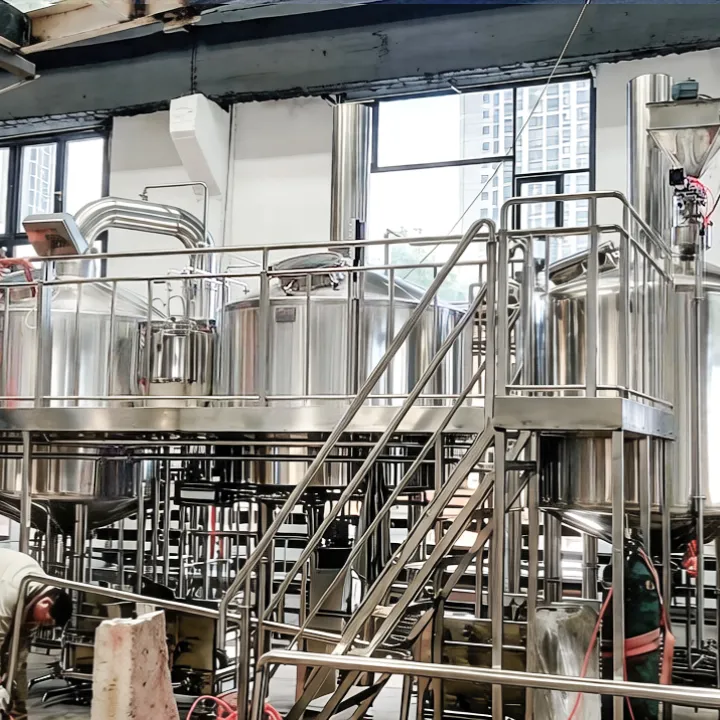

10HL Четырехсудная автоматическая система Brewouse
| ||||||
Система обработки зерна
| ||||||
Солодовая мельница
|
500 кг/ч.
|
1 комплект
|
2 роликов, материал из нержавеющей стали
Взрывозащищенный двигатель, IE3 Марки ABB или других производителей | |||

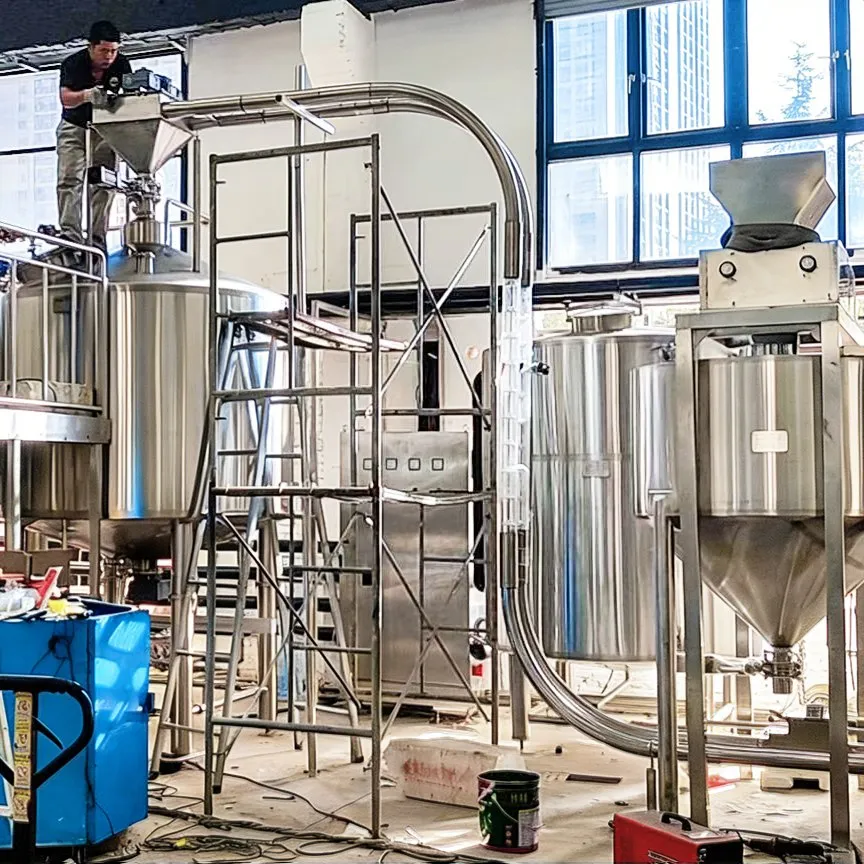

Конвейер солода
|
1000–1500 кг/ч.
|
1 комплект
|
Цепной диск, закрытый циркуляция, чтобы избежать дальнейшего измельчения солода во время транспонировать в МТ
Приводной двигатель с регулятором скорости видимое стекло во время транспортировки солода | |||
Бункер решетки
|
0.7 м3
|
1 пк
|
Автоматизация: Автоматическая
Разработан для среднего платона 12-14P Диапазон свободного падения от 10 до 18P Базовая конфигурация: MT+LT+KT+WT, при необходимости дополнительный резервуар для предварительного запуска Концепция: Установка на грунт или на салазки | |||
Блуза
| ||||||
В Генральном
|
Автоматизация: Ручные клапаны с блоком управления ПЛК, дополнительно: PID панель управления
Разработан для среднего платона 12P Базовая конфигурация: Конфигурация для дизельных двигателей: MT+LT+KWT, дополнительно:MKT+LT+KWT Способ нагрева: Пар (электрический/природный газ/питание сжиженным газом) | |||||
Терратор
|
DN100
|
1 комплект
|
Для смешивания зерна и воды при перемешивании
Видимое стекло Функция очистки CIP Автоматическая подача воды и смешивания теплой воды | |||
Маш тун
|
10HL
|
1 пк
|
Нижний перемешивку помогает уменьшить скручивающее усилие
Лопастной тип способствует лучшему смешиванию жидкости Двигатель/перемешивающий блок с управлением ЧРП После опорожнения резервуара с функцией промывки резервуара Цилиндрическая и нижняя паровая куртка, раздельное управление для приготовления небольших партий Отверстие для подачи пара и входа в отверстие парогенератора для равномерного подачи пара | |||
Лаут
|
10HL
|
1 пк
|
Верх с конутом
Перемешивайте лезвие для более эффективного извлечения сусла Регулируемый перемешивающих лопастей Лопатка для автоматического выкрученного зерна и отработанного зерна снятие Съемная фильтрующая пластина с 12% фильтрующей областью Специальная распылительная форсунка Разумная катушка для сбора сусла и розетки для лучшего извлечения Плавная передача жидкого продукта | |||
Чайник
|
10HL
|
1 пк
|
Цилиндрический и нижний паровые рубашки, раздельное управление
Окончательное испарение: 8-10% Блок конденсации/рекуперации энергии, с спиралью для водяного отопления (температура воды на выходе: 80-85℃) Контейнер-дозатор Hope установлен на верхней части бака. | |||
Бак с гидромассажной ванной
|
10HL
|
1 пк
|
Плоская нижняя часть с уклоном 1 градусов для облегчения слива
2*для получения максимального количества сусла очистите выход из цилиндра сбор (2 шт. в нижней части цилиндра, по одному на нижней пластине) | |||
Теплообменник
|
20HL/H
|
1 комплект
|
Двухступенчатый, с блоком аэрации
20HL/H для охлаждения сусла через 30 мин Охлаждение сусло холодной водой/гликолем Температура холодной воды: 3 градусов, температура гликоля: -5 градусов. Дополнительно: Одноступенчатый теплообменник с резервуаром для сверххолодной воды. | |||
Трубчатый теплообменник
(дополнительно) |
/
|
1 комплект
|
Трубчатый теплообменник, настроенный, установленный от процесса кипения до водоворота, для охлаждения сусла от 99-100℃до 80-85℃для добавки хмеля конечной ступени. После того, как горячая вода вернется на 80 градусов в HLT для нового приготовления с помощью. B15
| |||
Насосы
|
1 м3/ч.
18 м |
4 комплекта
|
Центробежный насос
Головка насоса SS304L Марка двигателя: ABB или другие Водяное охлаждение, с VFD | |||
Сусло
|
/
|
1 комплект
|
Видимое стекло
с датчиками для контроля уровня и автоматического управления процессом | |||
Поклоны
|
/
|
1 комплект
|
Взятие пробы и испытание платона etc
| |||
Клапаны
|
DN50/32
|
В ассортименте
|
Пневматические клапаны, дополнительный бесконтактный переключатель
Подключение: TC/DINThread/SMS и т.д. | |||
Трубопровод
|
DN50/32
|
В ассортименте
|
Для всего заводичнего соединения
| |||
Датчики
|
/
|
В ассортименте
|
Датчик давления с сосудами для определения объема
Датчики расхода опорожнены Датчики пены с KT для управления паром | |||
Система подачи пара
| ||||||
Парогенератор
|
150 кг/ч.
|
1 набор
|
Электрический обогрев/газ/СНГ
Температура пара: 170 С более мягкой водой | |||
Линия подачи пара
|
/
|
В ассортименте
|
Конфигурация для всей системы приготовления кофе
Для автоматического управления нагревом и испарением Полностью стальной трубопровод из нержавеющей стали Клапаны и фитинги, защищенные от коррозии Конфигурация защитного устройства для каждой куртки | |||
Станция водоснабжения
| ||||||
Резервуар для горячей воды
|
20HL/30HL
|
1 пк
|
Паровой нагрев (возможен другой способ нагрева)
Изолированный &джекетд или с паровой катушкой Размер в 2-3 раз больше размера брейка, и его размер увеличивается на основе ежедневного приготовления. Для хранения горячей воды из полив | |||
Насос горячей воды
|
5 м3/ч.
|
1 комплект
|
Центробежный насос SS304L головка насоса
Марка двигателя: ABB или другие Водяное охлаждение, с VFD | |||
Бак для холодной воды
|
20HL
|
1 пк
|
Изолированный, с оболочкой
Охлаждающая рубашка на цилиндре, соединенная с контуром гликоля Для охлаждения сусла, с горячей водой после охлаждения сусла, возвращаясь в HLT Насос с автоматическим управлением давлением и ЧРП | |||
Насос холодной воды
|
5 м3/ч.
|
1 комплект
|
Автоматическое управление давлением
Автоматическое управление ЧРП Тип: Многоступенчатый нагнетательный насос | |||
Система управления
| ||||||
Главная панель управления
|
1 комплект
|
Материал из нержавеющей стали
IP55 Механический переключатель Кнопка экстренного режима Все панели заземлены Панель управления ПЛК с дистанционным управлением Фурнитура: Siemens, Schneuder | ||||
Пневматическая панель управления
|
1 комплект
|
Материал из нержавеющей стали
IP55 Для распределения воздушных шлангов к различным панеумным фитингам Устанавливается под платформой BH или рядом с ней В сочетании с основной панелью управления | ||||
Монитор
|
1 комплект
|
19-20" промышленный ИЧМ
Промышленный ПК Установка: Платформа для брейков или помещение управления | ||||
Программное обеспечение
|
1 комплект
|
Программное обеспечение ZYBREW разработано/запрограммировано как точный запрос процесса приготовления.
Для базовой автоматизации. Дополнительно: SmartBrew/Brewmaxx-Proleit | ||||
Содержание
|
Замечание
| |
3 года для основных деталей
|
Объем: Главным образом для судов, изготовленных ZYB.
3 лет гарантии с момента окончательного принятия на месте. Отсутствие утечек, царапин и т.д. Толщина материала соответствует стандарту в соглашениях. Проектирование и изготовление оборудования соответствует местным нормам. Бесплатное обслуживание/замена основных компонентов судна в течение гарантийного срока | |
2 года на вспомогательное оборудование
|
Объем: Вспомогательное устройство от субподрядчиков, которое включает насосы, двигатели, мельницу, парогенератор, охладитель и т.д.
Бесплатная замена и обслуживание фитингов в случае неисправности. Технический доклад как от ЗЯБ, так и от субподрядчиков. | |
2 года Электрические компоненты
|
Область применения: Панель управления и компоненты внутри; датчики; расходомер и т.д.
Бесплатная замена и обслуживание в случае неисправности в течение гарантийного срока. | |
Запасные части
|
Минимальный срок хранения запасных частей для 2-летнего запроса на эксплуатацию и возможность простой замены при необходимости
| |
Подъем, длительный срок службы
|
Если система выходит за рамки гарантии, ZYB предлагает обслуживание на длительный срок, как указано ниже:
- Интерактивная/техническая поддержка на месте -регулярное техническое обслуживание в качестве запроса конечного пользователя после принятия -Поддержка расширения по компоновке, P&ID и проектированию/оценке объектов - Техническая поддержка утилит в сочетании с системой ZYB. | |
